Auswurfkontrolle mit Lichtleisten

Auswurfkontrolle mit Lichtleiste

Die Auswurfkontrolle mit gesteigerter Felixibiltät als geteilte Lichtleiste.

Es gibt viel Herausforderungen in einem Metallumformbetrieb. Es ist für uns ein grosses Anliegen diese zusammen mit unseren Kunden vor Ort heraus zu finden. Dabei wird bei vielen unserer Besuche bei Kunden immer wieder das Thema einer flexiblen Auswurfkontrolle erwähnt. Hierzu haben wir uns Gedanken gemacht. Zunächst haben wir eine Analyse erstellt mit den am meisten auftretenden Problemen  bei der Auswurfkontrolle. Dementsprechend war das Ergebnis:

  1. Teile die mit einer Druckluftdüse ausgeblasen werden fliegen sehr unkontrolliert umher. der Einrichter verwendet hierzu meist Rahmenlichtschranken.  Meist gibt es hier Probleme die richtige Grösse zu finden.
  2. Fehlfunktion durch Verschmutzung der Lichtvorhänge. Öle oder Fliessmittel die zum Umformprozess eingesetzt werden bleiben an den Teilen haften. Diese werden durch den Ausblasprozess fein zerstäubt. Diese Partikel setzen sich auf den Platinen der Optoelektronik ab und führen dann zur Fehlfunktion.
  3. Mechanische Beschädigung. Oftmals sind an Lichtvorhängen, zum Schutz der Optoelektronik, Glasscheiben angebracht. Diese werden durch die ausgeblasenen Teile sehr oft beschädigt oder sogar ganz zerstört.
  4. Defekte in der Elektronik. Hier besteht das Problem, dass bei vielen Lichtschranken die Leitungen zu der Auswerteleketronik zu kurz sind. Dadurch ist es nicht möglich diese in einem geschützten Bereich der Presse anzubringen.

Wir haben für diese Aufgaben Lösungen gefunden

  1. Um den Bereich der ausgeblasenen Teile besser zu überwachen sind unsere Lichtleisten 2-teilig. Der maximale Abstand zwischen Sender und Empfänger beträgt 800mm. Das ermöglicht es Ihnen einen grösseren Überwachungsbereich abzudecken.

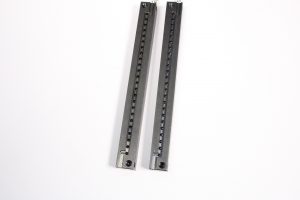

    Auswurfkontrolle

    2-teilige Lichtachranke IHVLG

  2. Unseren IHLG Lichtleisten besitzen keine Platinen auf denen die Optoelektronik angebracht ist. Dies gibt uns die Möglichkeit die Lichtleisten sehr gut gegen aggressive Mittel abzudichten. Dadurch wird durch kriechende Flüssigkeiten keine Elektronik angegriffen.
  3. Wir haben ein spezielles Verfahren für den geschützten Einbau der Opto LED`s. Infolgedessen benötigen wir kein Schutzglas das beschädigt wird. Des weiteren bestehen die Lichtleisten aus Stahl. Dies führt dazu, das die Haltbarkeit erhöht wird.
  4. Die Länge der Verbindungsleitungen zwischen Lichtleisten und Auswerteelektronik ist variabel. Dadurch haben sie die Möglichkeit, die Lichtschrankenverstärker in einem vor Beschädigung und Schmutz geschützten Bereich zu verbauen.

    Vorhanglichtschranke

    variable Leitungslänge

  5. Als weiteres Highlight sind wir bestrebt dass die Lichtleisten bei jeder von Ihnen benötigten Tastweite optimal funktionieren. Geben sie uns ihre Einsatztasweite bei der Bestellung durch. Damit treffen wir bereits eine Voreinstellung, dass auch kleinste Teile stets zuverlässig erkannt werden.

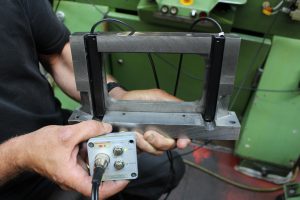

Auswurfkontrolle

Lichtleisten auf einem Rahmen montiert

Unsere Ansprüche sind es für sie als Kunde das perfekte Produkt zu bieten. wir glauben, dass wir diesen Ansprüchen mit unseren Lichtleisten für die Auswurfkontrolle gerecht werden. Bestellinformationen für dieses speziell für Sie entwickelte Produkt finden hier.

Wie werden die Lichtleisten korrekt betrieben?

Zum Betreiben der Lichtleisten benötigen sie einen Verstärker. Hierzu stehen der IH1 und der IH3 zur Verfügung. Eine nähere Beschreibung dieser Verstärker finden auf diesem Link. Weiterhin haben wir Ihnen ein Video zu Verfügung gestellt. Darin erklären wir Ihnen die Einstellung und Benutzung der Lichtvorhänge.

Hier gehts zum Video.

Ich bedanke mich für Ihre Aufmerksamkeit.

Gerd Zeller
